南京卓驰检测如何根据振动波形来估算振动频谱

文章出处:nj.zccheck.com | 发布时间:2020-10-15 10:03

南京动平衡仪南京测振仪南京振动分析仪

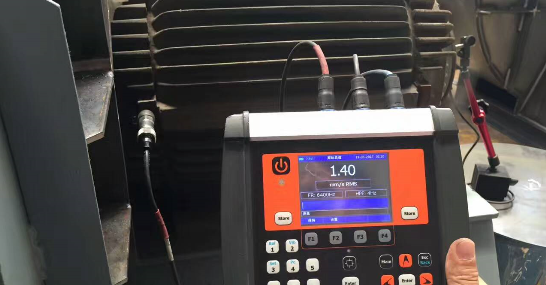

 我们在给现场机械设备做振动分析的时候都要采集波形然后进行分析诊断。我们公司苏州卓驰检测是代理瑞典原装进口的CXBalancer具有谐波分析功能。振动波形测量是一种常用的测量振动特性的方法。但一般振动波形测量,只是观察波形的状态,从波形特点对故障直接做出诊断,象分析轴心轨迹形状一样,从故障诊断经验来看,这种判断方法并不可靠,只有从振动波形上估算出频谱才有诊断的价值。下面我们要简要介绍由振动波形估算频谱的方法。


我们如何根据振动波形来估算振动频谱
(1) 取得振动波形:将振动信号接入示波器或滤波器,或通过相应处理软件在计算机上直接显示振动信号的波形,为了获得频率值,在显示振动信号波形的同时,应显示时标。
(2) 时标:获得时标有两种方法:一种是在示波器或录波器上同时显示已知振动频率的标准波;另一种是记录标准时间脉冲信号或时标直接分格(ms)
(3) 找出振动主频率:振动信号最大的频率称主频率,由时标量得振动周期,其倒数即为振动频率。
(4) 找出基波频率:运动量值随时间按正弦函数变化的振动基本频率,称基波频率。在汽轮发电机组轴承上测量,基波频率应等于转子工作频率(已知),可以用此频率校核振动主频率和谐波频率。
(5) 去顶谐波频率:振动信号中有几种频率,这些频率与基波频率成整数分之一或整数倍,其频率值也是又时标量得振动周期后计算求得的。
(6) 估算各频率的振动分量值:由已知通频或基频振幅值(在振动表上读出),以此为标尺量出振动主频率、各谐波频率的振动量值,这显然是一种极为近似的估算方法。
卓驰检测如何根据振动波形来估算振动频谱,这个需要专业的技术知识,还有一个经验的累计。我们公司的技术员都考取国际颁发的振动分析师证,不仅仅对于在振动分析方面有专业的技术知识并且实践经验很丰富,有多年的现场实际操作经验。卓驰服务热线:15962683745
